System bezpieczeństwa strefowego Active RFID dla wózków widłowych i hal magazynowych

System bezpieczeństwa strefowego Active RFID dla wózków widłowych i hal magazynowych

W środowisku przemysłowym, gdzie wózki widłowe pracują w bezpośrednim sąsiedztwie pieszych, kluczową kwestią staje się bezpieczeństwo. Klasyczne rozwiązania – lustra, oznakowania, sygnały dźwiękowe – często okazują się niewystarczające, szczególnie przy dużym natężeniu ruchu lub ograniczonej widoczności. Dlatego w ofercie SignatiGPS pojawiło się nowe rozwiązanie: system bezpieczeństwa strefowego oparty na technologii Active RFID.

Jak działa system Active RFID?

System wykorzystuje dwa zakresy częstotliwości radiowych, które współpracują ze sobą:

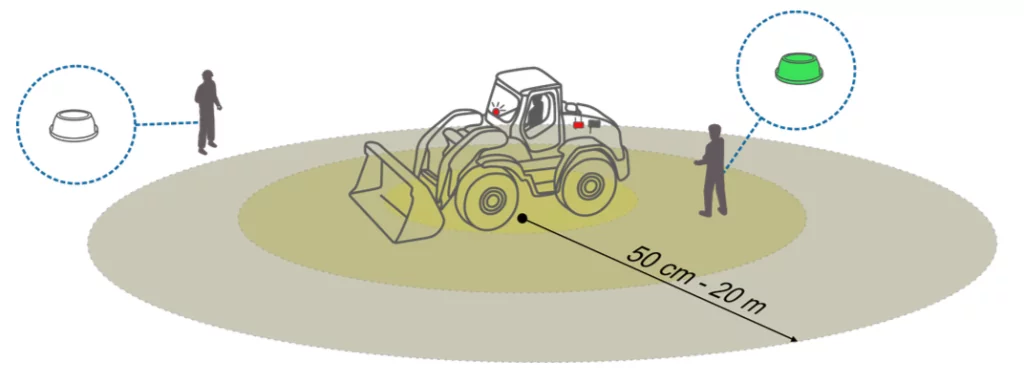

Aktywator (125 kHz) – urządzenie montowane na wózku widłowym, robocie autonomicznym lub w określonym miejscu (np. przy wjeździe do strefy). Działa jak sonar – cyklicznie wysyła sygnał aktywujący w promieniu od 50 cm do 20 metrów (zasięg jest programowalny).

Czujnik/tag osobisty (433 MHz) – kompaktowe urządzenie noszone przez pracownika (w kieszeni, na pasku lub przypinanego do odzieży). W trybie czuwania zużywa minimalną ilość energii. Dopiero gdy znajdzie się w zasięgu aktywatora, „budzi się” i natychmiast wysyła swój unikalny identyfikator do readera.

Reader UHF – odbiornik zbierający sygnały z czujników i przekazujący dane do systemu nadrzędnego (poprzez RS232/485, Ethernet lub WiFi).

Cały cykl wykrycia trwa poniżej 1 sekundy – wystarczająco szybko, by operator wózka mógł zareagować.

Gdzie sprawdza się to rozwiązanie?

Ochrona pieszych w strefach pracy wózków widłowych

Typowe zastosowanie to ostrzeganie operatora wózka o wkroczeniu pieszego w strefę niebezpieczną. Gdy pracownik z czujnikiem znajdzie się w zasięgu aktywatora zamontowanego na wózku, system natychmiast uruchamia sygnalizację: lampkę LED, buzzer lub oba jednocześnie.

Co istotne – zasięg można precyzyjnie dostosować do warunków. W wąskich korytarzach między regałami wystarczy strefa 1-2 metrów, podczas gdy na otwartej przestrzeni magazynu sensowne może być rozszerzenie jej do 10-15 metrów.

Jeśli korzystasz już z naszego monitoringu GPS dla wózków widłowych, system Active RFID może stanowić jego naturalne rozszerzenie o funkcje bezpieczeństwa.

Współpraca wózków widłowych z robotami autonomicznymi (AGV/AMR)

W nowoczesnych magazynach coraz częściej wózki widłowe obsługiwane przez ludzi pracują obok robotów autonomicznych. W takim środowisku łatwo o kolizję – robot „nie wie”, że za rogiem czeka wózek, a operator nie zawsze widzi nadjeżdżający AGV.

System Active RFID rozwiązuje ten problem: zarówno wózki widłowe, jak i roboty wyposażone są w czujniki. Gdy zbliżają się do siebie w miejscach kolizyjnych (skrzyżowania korytarzy, wjazdy do hal), system nadrzędny otrzymuje informację i może:

• zatrzymać robota lub zmienić jego trasę,
• włączyć sygnalizację ostrzegawczą dla operatora wózka,
• zablokować dostęp do strefy do czasu jej opuszczenia.

Awaryjne zatrzymanie maszyn

System doskonale sprawdza się jako dodatkowe zabezpieczenie przy maszynach stanowiących zagrożenie – prasach, zgniatarkach odpadów, taśmociągach. Czujniki RFID działają niezawodnie nawet tam, gdzie klasyczne rozwiązania (czujniki optyczne, NFC, kamery) zawodzą: w miejscach zakrytych, zasypanych, zalanych lub zabrudzonych.

Przykład: prasa kompresująca odpady automatycznie zatrzymuje się, gdy system wykryje czujnik pracownika na taśmie transmisyjnej. Co więcej – system wykryje obecność nawet wtedy, gdy pracownik przewróci się i zakryje czujnik swoim ciałem.

Monitorowanie czasu pracy w strefach niebezpiecznych

W niektórych środowiskach (chemiczne, wysokotemperaturowe, hałaśliwe) czas przebywania pracownika powinien być ograniczony. System Active RFID automatycznie rejestruje wejścia i wyjścia z takich stref, informując brygadzistów o przekroczeniu dozwolonego czasu przebywania.

Parametry techniczne

System został zaprojektowany z myślą o trudnych warunkach przemysłowych:

Parametr	Wartość
Zasięg aktywacji	50 cm – 20 m (programowalny)
Czas reakcji	poniżej 1 sekundy
Żywotność baterii czujnika	do 14 lat
Stopień ochrony czujnika	IP68 (wodoodporność, pyłoszczelność)
Temperatura pracy	od -40°C do +85°C
Rozmiar czujnika	Ø 57 mm, wysokość 18 mm
Waga czujnika	36 g
Interfejsy readera	RS232/485, Ethernet, WiFi

Czujniki wykonane są z tworzywa Delrin (POM C), odpornego na wiele czynników chemicznych i zgodnego ze standardami dla przemysłu spożywczego.

Integracja z monitoringiem GPS

System Active RFID świetnie uzupełnia istniejącą infrastrukturę monitoringu floty. Jeśli Twoje wózki widłowe są już wyposażone w lokalizatory GPS SignatiGPS, możemy zintegrować dane z systemu bezpieczeństwa z platformą monitoringu.

Powiązane rozwiązania:

• Monitorowanie tras wózków widłowych w halach i na zewnątrz
• Identyfikacja kierowców za pomocą kart RFID
• Wideomonitoring GPS do pojazdów
• Urządzenia transportu bliskiego i śledzenie ich pozycji

Dlaczego Active RFID, a nie inne rozwiązania?

W porównaniu z czujnikami optycznymi/kamerami:

• Działa w zapylonych, zabrudzonych i słabo oświetlonych miejscach
• Nie wymaga linii wzrokowej między elementami
• Niższe koszty utrzymania

W porównaniu z klasycznym RFID pasywnym:

• Znacznie większy zasięg (metry zamiast centymetrów)
• Nie wymaga zbliżenia czujnika do czytnika
• Umożliwia detekcję strefową

W porównaniu z Bluetooth/WiFi:

• Wieloletnia żywotność baterii (nie wymaga regularnego ładowania)
• Prostota instalacji
• Precyzyjna kontrola zasięgu strefy

Jak rozpocząć?

System bezpieczeństwa Active RFID to sprawdzona technologia stosowana przez czołowe firmy produkcyjne i logistyczne na całym świecie – od fabryk samochodowych po centra dystrybucyjne sieci handlowych.

Wdrożenie systemu bezpieczeństwa Active RFID wymaga analizy specyfiki Twojego obiektu – rozmieszczenia stref, natężenia ruchu, wymagań co do zasięgów. Skontaktuj się z nami, a przygotujemy propozycję dopasowaną do Twoich potrzeb.

Piotr Fuz
